Колонны, окна, армопояс и балки перекрытия первого этажа

Приехала очередная партия отдыхающих к морю родственников, а это значит что можно продолжить конвертировать жил. площадь, матрасы и раскладушки в бесплатную рабочую силу )
Правда до их приезда на выходных я успел сделать опалубку перемычек над двумя главными окнами первого этажа.




Выложил колонны. В углах дома. Напомню. они у меня будут в виде несъемной опалубки.




Так выглядит готовая колонна. Снаружи и не видно что внутри будет бетон.



А это вид сверху на нее же. В этом месте она свяжется с армопоясом и образует монолитный каркас всего дома со всех сторон.



Также сделал с других двух сторон дома.




Навязал арматурных каркасов и уложил их по периметру в несъемную опалубку на все стены дома.





Это же касается и перемычек над моими большими окнами. Но там пришлось усилить арматурный каркас. В начале я его планировал делать из 4х арматур, но посчитав прочностной расчет на прогиб железобетонной балки на специальном калькуляторе, я пришел к выводу что надо ее усилить. В итоге вниз кинул еще дополнительно 2 прута арматуры. Пролет у самого большого окна 2,45 метра. Правда этот пролет не несет никакой нагрузки кроме своей собственной, но все же лучше перестраховаться...



В эту же перемычку вставил шпильки М16. Над первым и вторым окном, а также в колонну. Они будут служить у меня креплениями для солнцезащитных козырьков, балкона и декоративного ограждения. Внутри накрутил на них гайки с шайбой чтобы замонолитились в бетоне как следует. А снаружи обмотал пленкой.

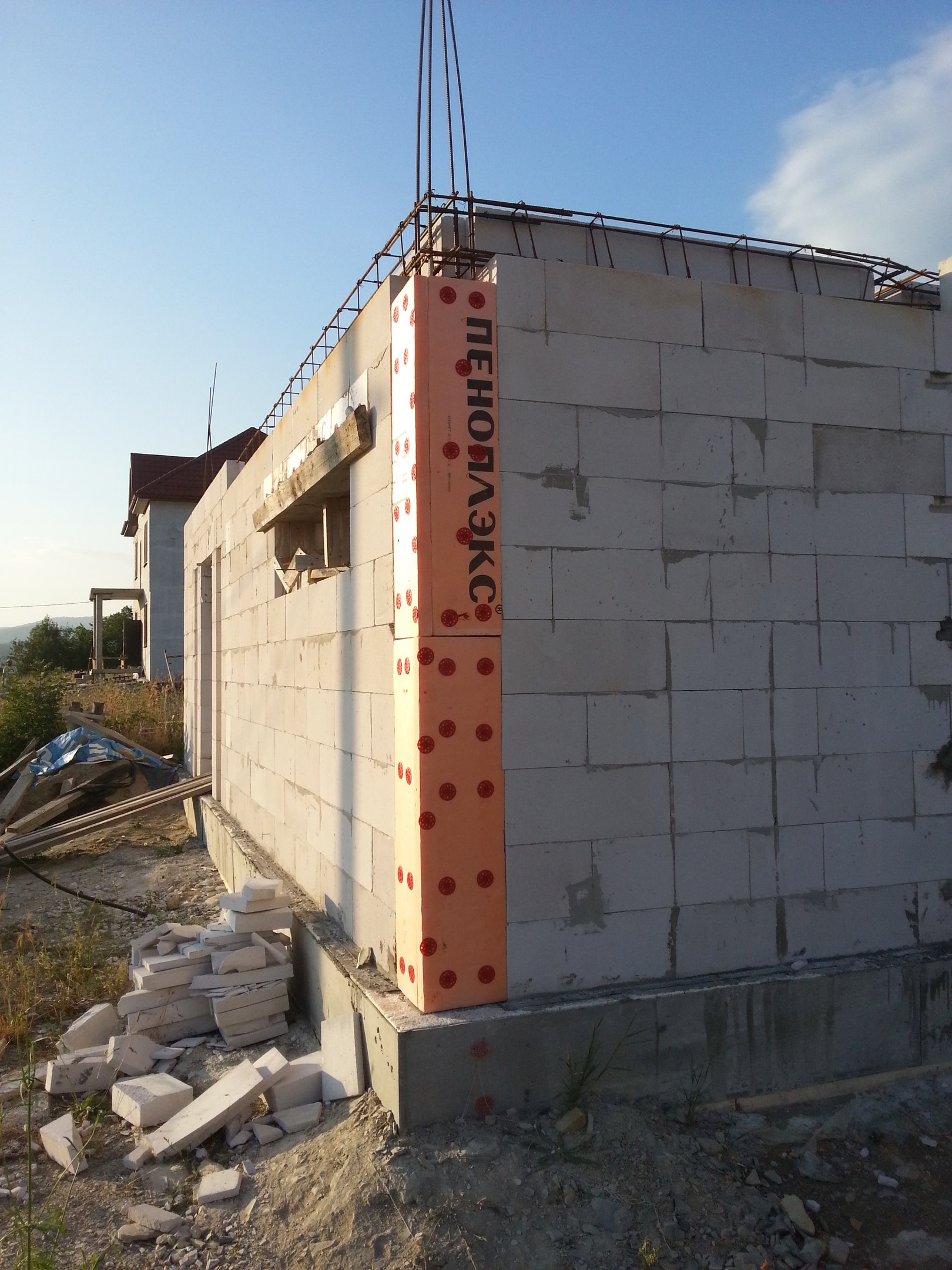

Когда закончил гнуть арматурный каркас, перешел к монтажу несъемной опалубки на 4-ом углу моего дома. Из за особенностей конструкции, стены в этом месте у меня толщиной 30 см. Что не позволяет сделать тут прочную колонну из газобетонной опалубки. Решил ее сделать из экструдированного пенополистирола толщиной 5 см. Он у меня остался в достаточном количестве от моего УШП фундамента.



Пенопласт пробивался во многих местах специальными пластиковыми дюбелями 180 мм длинной. Эти дюбели проволокой крепились к арматурному каркасу. В последствии они окажутся в бетоне и намертво замонолитятся в нем и пенопласт никуда не оторвется.




Также сделал и с армопоясом в этом углу дома.



Родственники в это время укрепляли углы дома. Чтобы газоблок не расперло в процессе заливки.



Так же укрепили и пенопластовый угол.



Пенопласт на армопоясе я укрепил парой шурупов и доской с брусками. Этого вполне хватило чтобы выдержать бетон.




Кроме всего я на всякий случай укрепил 10 см блоки из которых делал армопояс на 40 см стенах. В ход пошли поддоны. Крепление простое, доска и два шурупа. Фото уже после заливки бетона.



За неделю до моей заливки, заливали соседний дом. И там я увидел специальную приблуду на хобот бетононасоса. Она позволяет сбавлять напор падающего с большой высоты бетона. Тем самым не бьет по опалубке, что чревато разрушением всей конструкции. А до этого я чего только не передумал, таскать ведрами из миксера, месить самостоятельно, бррр. Пошел к хозяину насоса и сразу же договорился на следующую неделю заливать мой армопояс.

В начале хотели заливаться с моим соседом напротив(его и его опалубку как раз видно на фото выше). Он как раз в это же время должен было подготовить свою опалубку под фундамент. Но не судьба. В последний момент он сказал что не успевает и тем самым и я и он теряем по 3 тысячи(экономия на бетононасосе и доставке бетона).

За секунду до начала заливки:



Я держал хобот и направлял струю. Еще 4 человека со шпателями, мастерками и кусками арматуры штыковали и разглаживали бетон в опалубке. Результат:



Забыл сказать, перед самой заливкой в 4 часа утра мы установили леса. Их любезно сдал в аренду по льготному тарифу мой сосед. С помощью них мы с большим удобством проделали всю работу.




В отличии от остальной части России, жара у нас стоит бешеная и лето у нас более чем полноценное. Бетон пришлось поливать уже через пару часов. К тому моменту он уже был твердый.

По моим геометрическим расчетам мне нужно было 3 метра кубических бетона. ОПЯТЬ с мыслями что по любому бетонозавод обманет, я заказал 3,5 кубометра. В итоге ровно пол куба вылил просто рядом с домом на землю, излишки.

По деньгам. Кубометр бетона марки М250 стоит 3000 р. Из-за маленького объема пришлось доплатить 1500 р за доставку. Бетононасос 35 метров стоит 6000 р. И такая цена будет до 24 кубометров.
Итого вышло 18 000 рублей.

Пока сохнет бетон, в промежутке между его проливкой. Мы поехали на стройбазу за лесом. Следующий этап - это сделать деревянное перекрытие. Его я планирую сделать из балок 200 на 50 мм и шагом 30 см. В качестве чернового пола - доски 125 на 25 мм. И тут меня ждало разочарование. По факту все пиломатериалы заниженого размера. Балки были 195 на 45 мм а доски 110 на 20 мм. И продавец даже не пересчитывае реальный объем, продает как есть, хошь бери хошь нет. К моему счастью как раз в этот день приехала новая партия леса и балки как раз в ней оказались как раз 200 на 50, как и надо! А вот доски пришлось брать такие какие были. Хорошо хоть дали выбирать. Куплено 90 досок и 47 балок. По моим расчетам должно хватить чтобы полностью закрыть первый этаж. К стати лес снова подорожал - 9500 с 1 июля. А был 9000. А в том году вообще я встречал по 6500. Вот так! А какие у вас в регионах цены на него?
Тут же на базе заказал доставку за 2000 манипулятором. Лес разгрузили прям на мой участок.



По деньгам все про все вышло 44740 р. за 4,5 кубометра леса.

На следующий день я поехал в бауцентр и закупился желтыми шурупами для скручивания балок и досок. плюс всякой всячины, вроде рубанков, пилок для сабельной пилы, рубероида и т д. Плюс взял почти на 5000 р 9 канистр огнебиозащиты для дерева. И в этот же день весь лес был покрашен ею.

Очередная партия газоблока. Дверные и оконные перемычки. Армопояс.



Очень долго возился с покупкой очередной партии газоблоков. Поставщики, у которых брал предыдущую партию не брали телефон. Обратился к другим. У них газоблок дороже на 50 р за кубометр(3150 р.). и доставка тоже дороже 12 тысяч. Но у них есть один плюс - можно купить газоблок с других заводов и других брендов. Выбор пал на газоблок, который дешевле остальных(3100 р\м3) в красной упаковке(Главстройблок). Из него к стати построены узбеками дома на соседних от моего участках. Сказать ничего плохого не могу. Один их блок уже почти год валяется у меня возле фундамента в песке и мокрой глине и служит в качестве ступеньки. Не развалился не раскрошился. Кроме того у этого завода есть одно преимущество. У них есть блоки плотностью 400 и прочностью 2,5. Обычно прочность у блоков такой плотности ниже - около 2. То есть при более легком и "теплом" блоке мы имеем ту же прочность! Это меня заинтриговало и я было почти уже сделал заказ.
Read more...Collapse )

6-7-8 ряд. Газоблок закончился. Купил сабельную пилу. Дверные перемычки.



Ну собственно, пошла рутина. Привожу блок на тачке, выставляю на стену. Занимает где то пол дня на один ряд. Где то еще полтора дня выходит чтобы уложить весь ряд на клей. И еще один день уходит на резку и укладку блоков в трудных местах - углах, возле унитаза, возле канализационной трубы. Ниже много фото.

Read more...Collapse )

3-4-5-й ряд кладки газоблока



Работы по стройке в 2017 году начались ориентировочно 25 февраля. Не смотря на то что у нас юг, зимой, все же, не всегда можно работать! Накладывает ограничение клея для газоблоков. Температура блоков должна быть +5 и более. А зима в этом году была холодная, был даже снег! Дождь-мороз довольно часто зацикливало. На фундаменте каток ) Тьфу-тьфу фундамент в норме. Перезимовал. Были люди, которые говорили, что его порвет, мол большая монолитная плита и нет разрывов. Даже не смотря на то что в одном месте была небольшая трещина после высыхания бетона, фундамент за зиму никак не изменился. Температура ночью зимой падала до -15.

Read more...Collapse )

Полное выполнение тех. условия на подключение электричества

Изложенное ниже относится к 11 февраля 2017 года. Ну не получается у меня оперативно освещать стройку.



На неделе позвонил мне мужик, представился проверяющим электросетей. Он находился как раз у моей трубостойки со счетчиком, проверял правильность монтажа электрощита. Все у меня оказалось в норме. Он посчитал сколько мне нужно кабеля чтобы протянуть линию от ближайшего столба к моей трубостойке. 15 метров, вроде как говорит даже с запасом. За кабелем надо будет поехать в Абрау-Дюрсо - в мою районную электроснабжающую организацию и там бесплатно выделят этот кабель. С его же слов надо этот кабель затянуть в гофру, присоединить кабель к вводному автомату и еще купить 4 прокола(3 фазы+земля). Это специальные такие штуковины которые непосредственно подключат кабель к линии на столбах.
Read more...Collapse )

Второй ряд блоков. Трансформатор. Столбы. Электричество. Счетчик. Кабель. Смета.

Пост будет большой, так как делал понемножку, но в довольно длинные промежутки времени. Это как бы итог.

Где то с 7 по 15 января стояла отличная погода, до +15! Кто-то набивал пузо рождественскими салатами, а я в этот момент клал блоки! Да, я наконец-то начал второй ряд!
Вначале конечно пришлось доделать армирование первого ряда. Опять штробы арматура, цемент, песок, мастерок и все дела.

Read more...Collapse )

Первый ряд газоблока



Выложил первый ряд газоблоков. Оказалось очень сложной задачей.
После того как в углах дома я выставил эталонные блоки по одному уровню и проверил диагонали, настала очередь закладывать между ними остальные блоки, тут и начались сюрпризы.
Блок на фундамент надо класть на обычный цементный раствор, а блок к блоку надо клеить на специальный клей. Кроме всего блок надо выровнять относительно горизонта и еще относительно эталонных блоков. Все это делать одновременно очень сложно. Порой, над одним блоком мучился по пол часа и по три раза отлепляя его.

Read more...Collapse )

Купил газоблок, первый "кирпич" моего дома



Звезды сошлись в нужном порядке и трах тибедох у меня появились средства? чтобы купить первую партию газобетона - кирпичиков моего будущего дома! Покупкой оного я занялся уже давно, прозванивал кучу телефонов. Облазил кучу сайтов. Один интересный факт. Газоблок продает либо завод, который делает эти газоблоки либо посредники, логично )) Так вот у посредников газоблок дешевле чем у завода. Плюс к дороговизне добавляется то, что доставкой с завода ты должен заморочиться сам! У посредников же все налажено от и до.Read more...Collapse )

Водопровод, приспособления для гладки газоблока

Пишу пост с воодушевлением! Заказал газоблок! Завтра привезут, впереди сложный день его еще ж надо разгрузить!
А пока расскажу что я делал в промежутке между тем как залил фундамент и привозкой газоблока. А времена в промежутке в этом были смутные. Как то утром проснулся, а в кармане 2000 р. а еще ж целый дом строить! Так что пришлось затягивать пояса и делать по стройке промежуточные вещи.
Прежде всего решил сделать полную(почти) обвязку скважины. Сделать завод воды на прямую со скважины в дом и разводку по участку. Если помните, то трубы по участку я заранее проложил под щебень, который был основанием моего фундамента. Один вывод я сделал прям на въезде в участок, для мытья машины, а второй на дальнем углу дома, для поливки газона.
Концы этих труб торчали слева и справа в моем колодце. А спереди торчала труба ввода в дом. Рядом с ней труба, по которой я планирую проложить кабель, запитующий насос.
